外墻保溫板設備
一、設備簡介
外墻保溫板設備是生產復合水泥發泡保溫板的設備,以粉煤灰、礦渣和外加劑等為原材料，采用先進的生產工藝和配套設備，就可以生出優質輕質墻體板材。成品可根據客戶的要求，切割成不同規格和尺寸的外墻保溫板。
二、生產工藝流程
外墻保溫板生產流程：物料儲備——干粉預混——漿體攪拌——加入發泡劑攪拌——灌注——胚料養護——去皮切割——斷塊切割——多片切割——熱縮包裝——成品入庫。
1、物料儲備：通過上料系統將定量的水泥、發泡劑、穩泡增強劑加入攪拌機，干混30秒鐘;
2、干粉預混：將定量的溫水加入攪拌機，濕攪拌2分鐘;將定量的發泡劑加入攪拌機攪拌8-15秒鐘;
3、注模、發泡：隨即將漿料注入模具內發泡，發泡過程約3-5分鐘;
4、坯體養護：注模完成后靜置若干小時進行初期養護;
5、脫模：待發泡水泥板完成初凝，具備初期強度時即可脫模;
6、切割：具備一定強度的保溫板毛坯脫模后即可進行切割，切割規格根據需要調整切割刀片進行;
7、成品養護：發泡水泥板養護齡期應不低于7天。
三、生產線配置表
| 班產量30 m³外墻保溫板設備 | |||
| 設備配置 | 場地（㎡） | 人工 | 總功率（KW） |
| 單體灌注機1臺 | 400~500 | 4~6人 | 11.5 |
| 半自動去皮斷塊切割機1臺 | |||
| 多片切割機1臺 | |||
| 班產量60 m³外墻保溫板設備 | |||
| 設備配置 | 場地（㎡） | 人工 | 總功率（KW） |
| 單體灌注機2臺 | 600~800 | 6~8人 | 18 |
| 去皮斷塊切割機1臺 | |||
| 多片切割機1臺 | |||
| 胚料搬運車1臺 | |||
| 班產量100 m³外墻保溫板設備 | |||
| 設備配置 | 場地（㎡） | 人工 | 總功率（KW） |
| 干粉預混機1臺 | 1000~1200 | 10~12人 | 30 |
| 電動雙體灌注機1臺 | |||
| 去皮斷塊切割機1臺 | |||
| 多片切割機1臺 | |||
| 熱水鍋爐1臺 | |||
| 熱縮包裝機1臺 | |||
| 胚料搬運車1臺 | |||
| 班產量200 m³外墻保溫板生產線 | |||
| 設備配置 | 場地（㎡） | 人工 | 總功率（KW） |
| 干粉預混機2臺 | 1500~2000 | 10~12人 | 50~60 |
| 電動雙體灌注機2臺 | |||
| 全自動連續切割線1套 | |||
| 熱水鍋爐1臺 | |||
| 全自動熱縮包裝機1臺 | |||
| 胚料搬運車2臺 | |||
| 班產量300 m³外墻保溫板加工設備 | |||
| 設備配置 | 場地（㎡） | 人工 | 總功率（KW） |
| 水泥倉1臺 | 2000~3000 | 10~12人 | 80~10 |
| 粉煤灰倉1臺 | |||
| 螺旋提升系統1套 | |||
| 電腦自動計量系統1套 | |||
| 攪拌灌注平臺1套 | |||
| 模箱自動循環系統1套 | |||
| 自動脫模系統1套 | |||
| 全自動連續切割線1套 | |||
| 全自動熱縮包裝機1臺 | |||
| 胚料轉運車4臺 | |||
四、所需設備及詳情
外墻保溫板生產設備可多可少，根據用戶產量、場地、資金情況靈活配置，可選用單體切割機、連續切割系統，也可以根據要求訂做設備。
主要設備：1、灌注機;2、去皮切割機;3、斷塊切割機;4、多片切割機;5、熱縮包裝機;
輔助設備：1、儲料倉;2、干粉(或漿體)攪拌機;3、胚料輸送系統(自動或半自動傳動托輥);4、熱水鍋爐;5、自制模箱(規格自定);6、胚料搬運車;7、液壓系統;8、空壓機
1、單體灌注機
單體灌注機是可移動式水泥發泡攪拌機，在外墻保溫板設備生產中將配好的原料倒入攪拌罐中，開啟電機，高速攪拌，推動發泡灌注機在模箱上方行走，開啟攪拌機底部閥門，原料一次性快速注入模箱?；嘏淞祥g裝料再灌注下一個模箱。可選配自動提料裝置。
技術參數
| 產品名稱 | 尺寸（mm） | 重量（KG） | 功率（KW） | 產量 |
| 單體灌注機 | 1400mm×1400mm×2000mm | 600 | 2.2 | 0.3m³/次 |
| 產品特點 攪拌迅速、均勻，移動方便、輕松?？焖匍_合，不漏料 | ||||
2、干粉預混機
為提高干粉預混機工作效率、減少配料誤差，可提前將水泥、粉煤灰、小料等干粉料預混，預混機自動提料，自動攪拌，每次可預混15~20模箱用干粉，可選配自動出料裝置、自動計量裝置。
技術參數
| 產品名稱 | 尺寸（mm） | 重量（KG） | 功率（KW） | 產量（KG/次） |
| 干粉預混機 | 直徑1300，高3200 | 500 | 5.5 | 1000 |
| 產品特點：自動上料、攪拌快速均勻、自動出料 | ||||

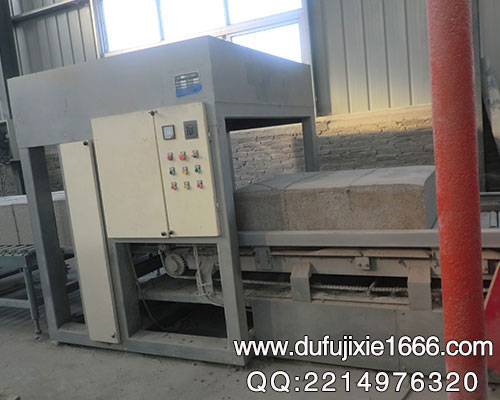

3、去皮斷塊切割機
多功能切割機又稱去皮斷塊切割機、去皮分條切割機，是完成大胚料左右、上下去皮（去皮后胚料才能整齊、直角），隨后將胚料切斷成寬度為300mm或600mm的塊狀，以備切片。
技術參數
| 產品名稱 | 尺寸（mm） | 重量（KG） | 功率（KW） | 產量 |
| 去皮斷塊切割機 | 2800×2100×2000 | 3600 | 4 | 60（塊/小時） |
| 產品特點：去皮平整、速度快、設備自重大，工作穩定，不擺動，不彈跳，不走形，不跑偏；專利四角擺臂鋸框設計，消除鋸片回拉應力，胚料不顫動；胚料寬度在1200mm內任意可調，適應范圍廣。 | ||||

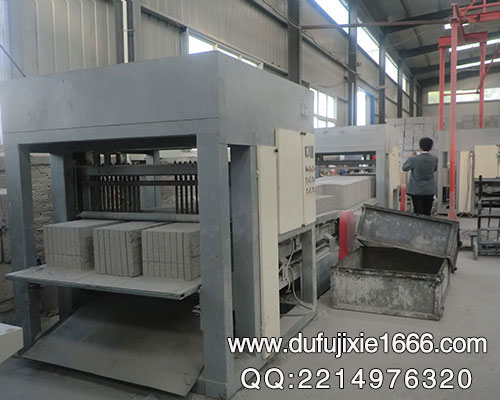

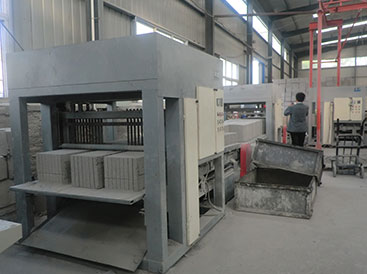

4、多片切割機
多片切割機將分斷后的塊狀胚料轉動90°后沿橫向切割，將胚料切割成薄片，成為最終制品。切片厚度10~150mm可任意調節。
技術參數
| 產品名稱 | 尺寸（mm） | 重量（KG） | 功率（KW） | 產量（塊/小時） |
| 多片切割機 | 2800×1800×2000 | 3200 | 4 | 180 |
| 產品特點：切口平整、速度快；設備自重大，工作穩定，不擺動，不彈跳，不走形，不跑偏；專利四角擺臂鋸框設計，消除鋸片回拉應力，胚料不顫動；可調節鋸片設計，輕松更換切片厚度。 | ||||

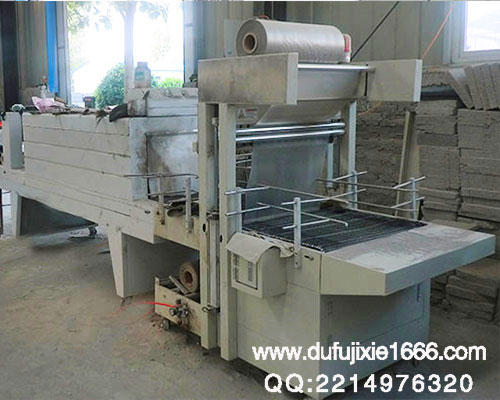

5、熱縮包裝機
采用薄膜熱縮包裝，可以有利于外墻保溫板設備制品的后期養生。
熱縮包裝機工作原理，將多片外墻保溫板套入薄膜袋內，送入熱縮機爐膛，自動袖口收縮，包裝緊致，由出口冷卻風扇冷卻即成。可選配自動套膜機，使用卷材，實現自動套膜、自動切斷、自動送料。大大提高生產效率。該包裝機專為水泥發泡板企業定做，可輕松包裝600×300、300×300等尺寸，爐膛入口尺寸大，不需要縱向包裝，大大提高熱效率和產量。
